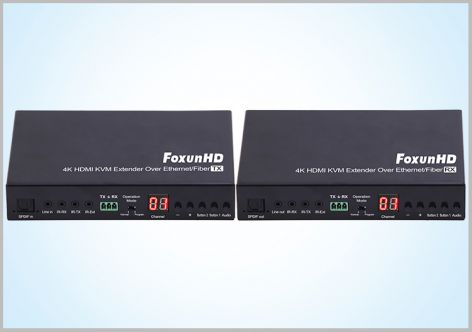

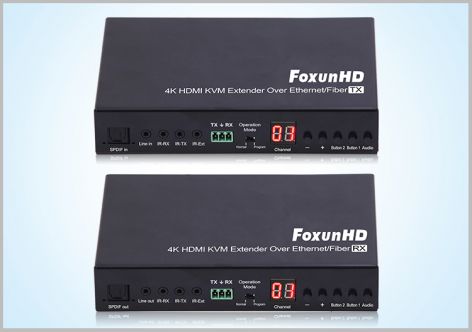

FX-EX57
1 特点
2) USB 2.0 IP延长器
3) 支持单网线Cat5e/6网线远距离传输120m，支持光纤线传输60Km(单模)
4) 支持4k@60Hz (YUV 4:2:0)视频输入，支持4k@30Hz 视频输出
6) 支持双向红外直通（38KHz-56KHz）,支持RS232，网络，按键 /红外控制
7) 支持红外遥控/按键控制组ID，LED显示组ID
8) 支持杜比特，DTS-HD主音频
9) 输入音频：SPDIF5.1和左右立体声混合通道
10) 输出音频：SPDIF5.1和左右立体声混合通道分离

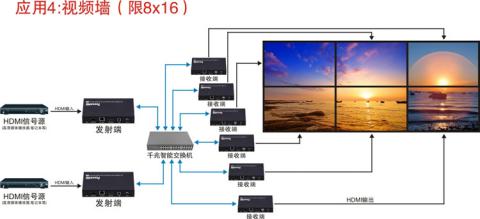

11) 支持单播，多播，视频墙显示系统（8x16）,输出视频；10G IGMP以太网交换机支持多级级联
12) 支持3D
13) 支持5V-18V
14) 功率：TX:3W RX:3W
15) 尺寸（LxWxH）：TX：170x109x26 mm；RX：170x109x26mm
16) 净重：TX:472.8g; RX:472.3g
2 规格
|
技术参数 |
|
|
协议 |
TCP, UDP, RTSP, RTP, DHCP, IGMP, 多播, IPV4 |
|
支持视频格式 |
4K@30HZ, 1080P/1080i/720P/576P/576i/480P/480i |
|
支持音频格式 |
立体声 192Kbps |
|
HDCP |
HDCP 2.2 兼容 |
|
IR 频率 |
38 -56 KHZ |
|
RS232 波特率 |
默认115200bps, 共有8种可选 |
|
IP设置&组 ID 设置 |
|
|
默认 IP |
自动分配 |
|
组 ID |
Group 00 ~ group 99 |
|
交换机/路由器要求 |
支持 IGMP, 支持DHCP |
|

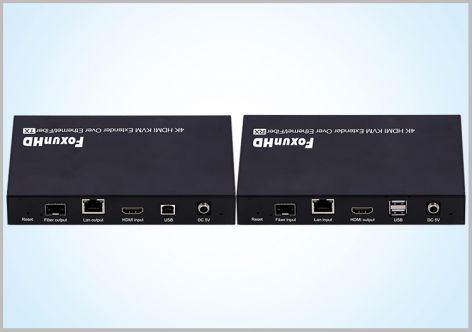

发射器连接器 |
|
|
输入 |
1xHDMI 母头, 1xUSB B 型, 1x模拟音频线, 1xSPDIF 音频输入 |
|
输出 |
1x RJ45 输出, 1x光纤输出 |
|
RS232 |
Phoenix RS232 端口 |
|
IR红外 |
1x IR TX端口(支持38K-56KHz);
1x IR RX 端口（支持 38KHz) |
|
接收器连接器 |
|
|
输入 |
1xRJ45输入, 1x 光纤输入 |
|
输出 |
1x HDMI 母头, 2x USB A 型, 1xSPDIF 音频输出, 1x模拟音频输出 |
|
RS232 |
Phoenix RS232 端口 |
|
IR红外 |
1x IR TX端口(支持38K-56KHz);
1x IR RX 端口（支持 38KHz) |
|
环境与电力要求 |
|
|
工作温度 |
-5 to +35 ℃ （+23 to +95℉） |
|
工作湿度 |
5 to 90%RH (非冷凝) |
|
电源 |
DC 5V |
|
功率 |
3 w |
|
物理特性 |
|
|
尺寸维度 |
TX: 170x109x26mm ; RX: 170x109x26mm |
|
净重 |
TX: 472.8g ; RX:472.3g |
注1 规格如有变更,恕不另行通知。质量和尺寸是近似的。

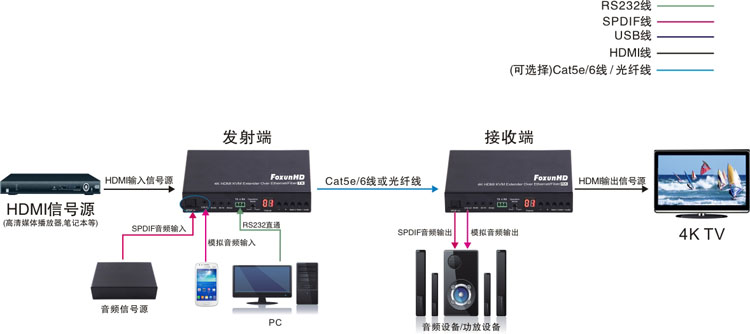

EX57 连接与操作
1）检查电源未连接插座
2）设置群发射端/接收端信号扩展和显示。
3）将传感器连接到视频源与HDMI电缆,与接收端连接到监视器或显示HDMI电缆。
4）从发射端到PC连接USB电缆,连接USB额外的设备,如USB鼠标,USB键盘和USB随身碟接收机。
5）发射端和接收端连接到以太网交换机与网络电缆。
6）发射端接电,接收端和所有的连接设备。
7）市电并激活所有的连接设备。
8）扩展电缆连接红外发射端和红外接收端有线遥控器的接收器。
应用

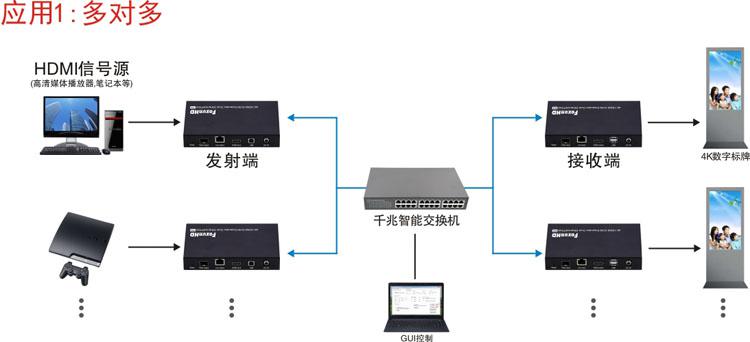

二 多对多
