    工业级 SDI切换中继器 SDI-401

    型号:SDI-401
    系列:产品中心
    类别:SDI—HDMI转换器

    订购咨询

      • 工业级 SDI切换中继器 SDI-401
      • 工业级 SDI切换中继器 SDI-401
      • 工业级 SDI切换中继器 SDI-401
      详细说明 布线图 说明书下载

      1 特点

      1) 切换4 SDI信号输入同时输出1 SDI信号

      2) 支持SDI标准:SD-SDI,HD-SDI,3G-SDI

      3) 单一单位可以传送高达120/ 390英尺(1694 Beldon)

      4) 时钟恢复功能可作为多层中继连接

      5) 直流电源5 v 1A

      6) 尺寸(LxWxH):116x95x30mm

      2 规格

      时钟恢复功能

      Yes

      SDI 标准

      SD-SDI, HD-SDI,3G-SDI

      支持协议

      SMPTE 259M

      SMPTE 292M

      SMPTE 424M

      传输速率

      270Mbps(SD-SDI), 1.485Gbps (HD-SDI), 2.97Gbps (3G-SDI)

      支持视频格式

      480i@60hz, 720p@50/59.94/60hz, 1080i@50/59.94/60hz,                      1080p@23.98/24/25/29.97/30/50/59.94/60hz

      SDI信号类型

      SMPTE-292M, SMPTE-259M, SMPTE-424M

      输出阻抗

      75 ohms

      电缆均衡

      HD-SDI 120m

      SD-SDI 200m

      多层中继连接

      音频采样率

      48Khz

      阻抗

      75 ohms

      输入

      4x BNC [SDI]

      输出

      1x BNC [SDI]

      电源适配器

      5V~12V DC

      功率

      2W

      尺寸维度(LxWxH

      116x95x30mm

      工作温度

      0°C ~ 65°C / 32°F ~ 149°F

      储存温度

      -20°C ~ 65°C / -4°F ~ 158°F

      工作湿度

      20~90% RH (非冷凝)

      外壳材料

      金属

      注意:规格如有变更,恕不另行通知。质量和尺寸是近似的。

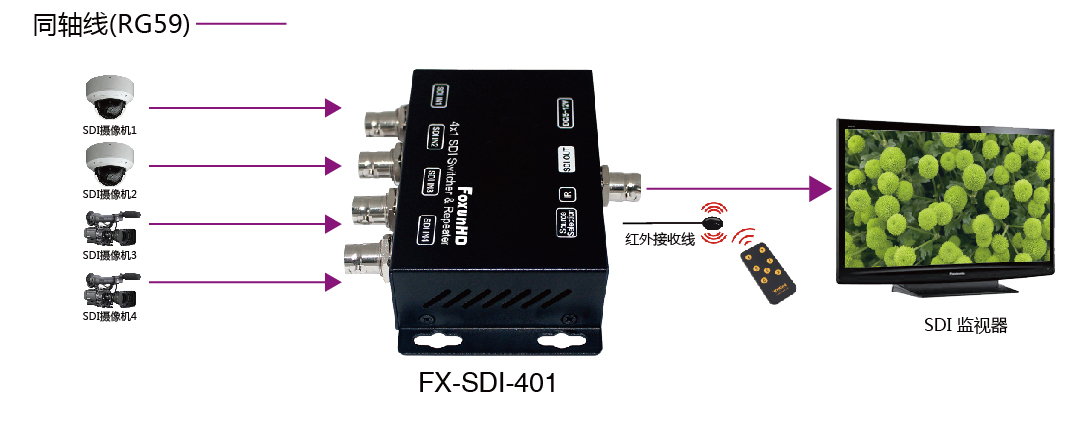

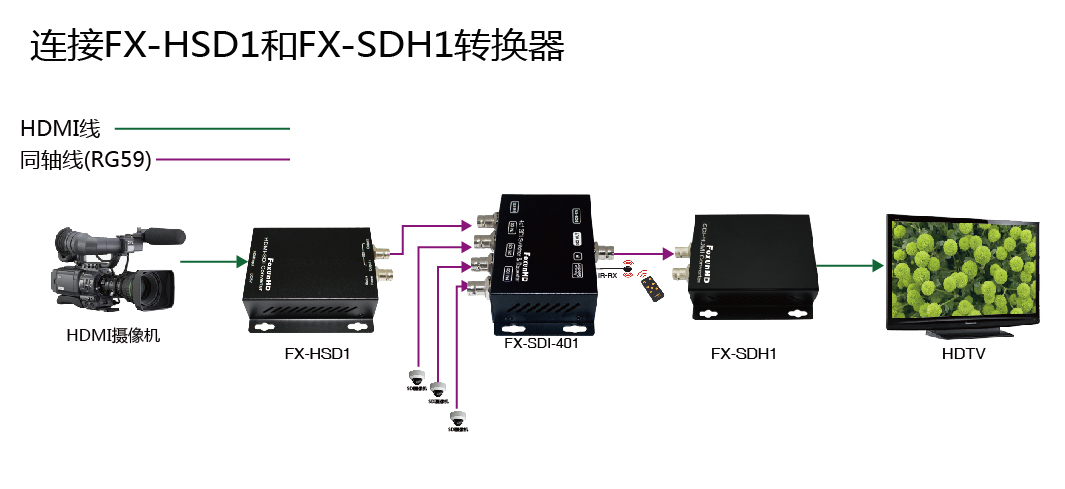

      连接与操作

      1)连接一台摄影机或其他支出SDI输出的装置到SDI-401 输入端口

      2)连接SDI信号装置(如:监视器或视频处理器)到SDI-401 输出


      3)将电源适配器连接插座。
