工业级 100米 HDBaseT 4K单网线延长器 EX34

EX34

1 特点

1) 一对完整的功能模块，无需设置

2) 使用UTP/STP 网线（CAT-5e/6）以适合HDMI线获得远距离传输

3) UTP/STP 网线遵循IEEE-568B标准

4) 传输1080p视频格式达100m；4K达70m

5) POC供电（RX电源应用于TX）

6) 兼容HDCP2.2/1.4

7) 支持3D，4kx2k,1080p@60Hz@48pixels

8) LED指示灯显示电源状态

9) ESD 保护内在

10) 同时传输双向红外信号和HDMI信号

11) RS232 更新或RS232控制信号传输

12) 功率：TX:2.5W  RX:5W

13) 尺寸（LxWxH）：105x71x25 mm

14) 净重：700g/1.54lb(Pairs)

2 规格

注1 规格如有变更,恕不另行通知。质量和尺寸是近似的。

连接

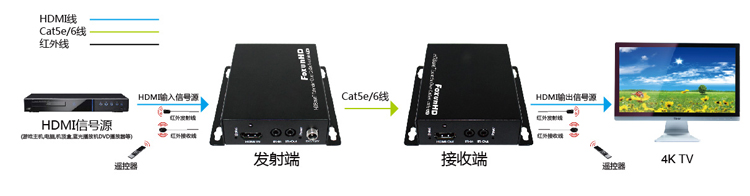

1）连接HDMI输入信号源（如HD-DVD，PS3，STB等）到EX34发射端；

2）用一根Cat5e/6 线连接EX34-TX 的UTP输出端口到EX34-RX的UTP输入端；

3）连接HDMI显示设备（如HD-LCD，HD-DLP）到EX34 接收端；

4）连接IR-TX 到EX34 发射端的IR-Out 端口；连接IR-RX 到EX34 接收端的IR-In 端口；

5）连接IR-RX 到EX34 发射端的IR-In 端口；连接IR-TX 到EX34 接收端的IR-Out 端口；

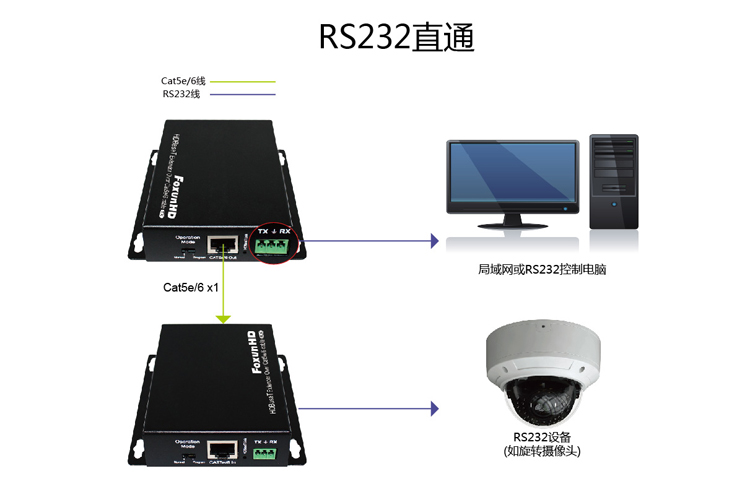

6）通过RS232信号切换或更新升级。
