型号 |
不同 |
|
FX-SDI-108B |
支持广播级 |
|
FX-SDI-108 |
---- |

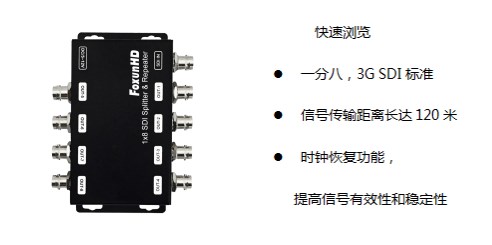

一、简介
SDI-108B是一款将一路SDI信号分配成八路SDI信号传输产品，传输距离长达120米，输入端内置均衡器支持多级级联，可完成远距离信号传输。
二、特点
2) 信号传输距离长达120米
3) 3G SDI信号均衡处理及时钟恢复功能，提高传输信号的有效性和稳定性
4) 支持SDI标准:SD-SDI,HD-SDI,3G-SDI
5) 数据率:270 Mbps(SD-SDI),1.485 Gbps(HD-SDI),2.97 Gbps(3 3G-SDI)
6) 信号类型:SMPTE 292,SMPTE 259,SMPTE 424
7) 直流电源5 v 1A(功耗不超过2 w)
8）支持多级级联，信号源和输出端中间可置多个SDI分配器以延长传输距离
9）支持分辨率达1080P@60Hz
10)尺寸：115x64x30mm
三、规格
|
时钟恢复功能 |
支持 |
|
SDI 标准 |
|
|
HD/SD-SDI 检测 |
自动 |
|
支持协议 |
SMPTE 259M
SMPTE 292M
SMPTE 424M |
|
传输速率 |
|
|
支持视频格式 |
480i@60hz, 720p@50/59.94/60hz, 1080i@50/59.94/60hz, 1080p@23.98/24/25/29.97/30/50/59.94/60hz |
|
SDI信号类型 |
SMPTE-292M, SMPTE-259M, SMPTE-424M |
|
输出阻抗 |
75 ohms |
|
电缆均衡 |
HD-SDI 达 120m
SD-SDI 达 200m
多层中继连接 |
|
音频采样率 |
48Khz |
|
输入阻抗 |
75 ohms |
|
输入 |
1x BNC [SDI] |
|
输出 |
8x BNC [SDI] |
|
电源适配器 |
5V~12V DC |
|
功率 |
2W |
|
工作温度 |
0°C ~ 65°C / 32°F ~ 149°F |
|
储存温度 |
-20°C ~ 65°C / -4°F ~ 149°F |
|
工作湿度 |
20~90% RH (非冷凝) |
|
外壳材料 |
金属 |
注意:规格如有变更,恕不另行通知。质量和尺寸是近似的。
特别提醒：输出视频和输入视频的的分辨率是相同的！

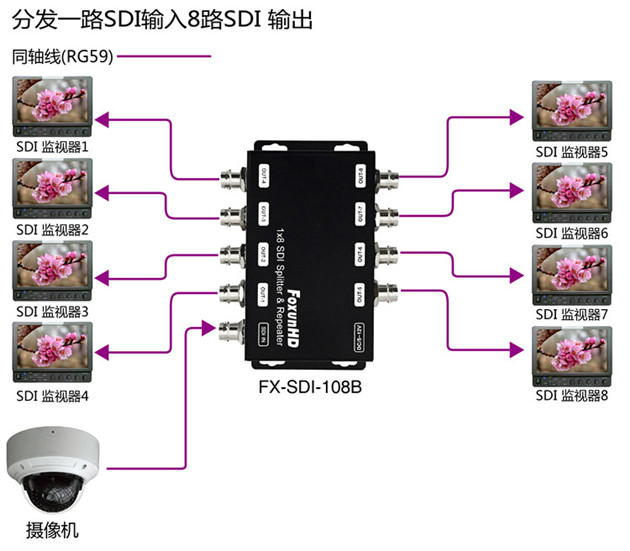

一、典型应用（分配一路SDI输入同时输出八路SDI信号）

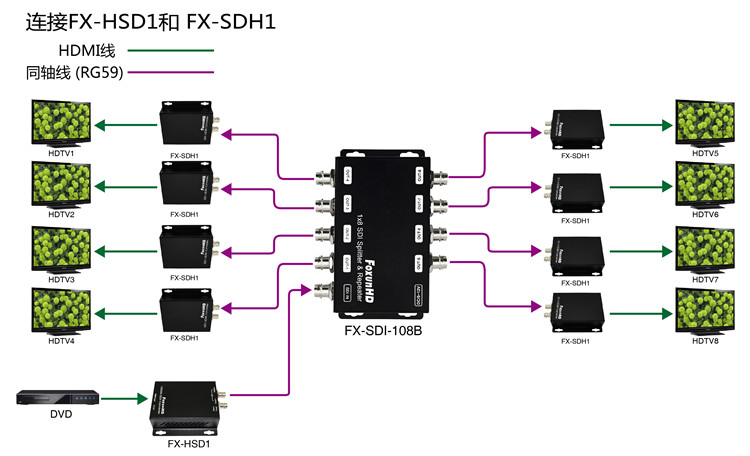

二、多级级联
