产品中心
SDI-104/104B
|
型号 |
不同 |
|
FX-SDI-104B |
支持广播级 |
|
FX-SDI-104 |
---- |
1 特点
2) 支持音频分离（3.5mm立体声）
3) 单一单位可以传送高达120米/ 390英尺(1694 Beldon)

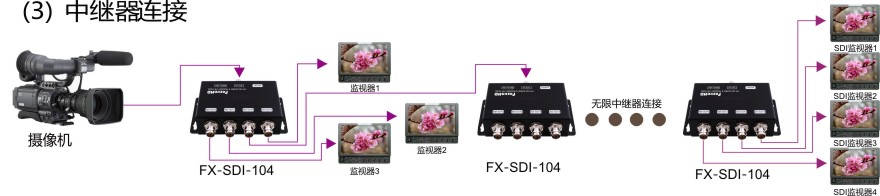

4) 时钟恢复功能，提高传输信号的有效性和稳定性，多层中继器连接
5) 支持SDI标准:SD-SDI,HD-SDI,3 d-sdi
6) 数据率:270 mbps(SD-SDI),1.485 gbps(HD-SDI),2.97 gbps(3 g-sdi)
7) 信号类型:SMPTE 292,SMPTE 259,SMPTE 424
8) 直流电源5 v ~ 12 v(功耗小于2 w)
9) 尺寸（LxWxH）：115.3x94.7x29 mm
2 规格
|
时钟恢复功能 |
Yes |
|
SDI 标准 |
|
|
HD/SD-SDI 检测 |
自动 |
|
支持协议 |
SMPTE 259M
SMPTE 292M
SMPTE 424M |
|
传输速率 |
|
|
支持视频格式 |
480i@60hz, 720p@50/59.94/60hz, 1080i@50/59.94/60hz, 1080p@23.98/24/25/29.97/30/50/59.94/60hz |
|
SDI信号类型 |
SMPTE-292M, SMPTE-259M, SMPTE-424M |
|
输出阻抗 |
75 ohms |
|
电缆均衡 |
HD-SDI 达 120m
SD-SDI 达 200m
多层中继连接 |
|
音频采样率 |
48Khz |
|
阻抗 |
75 ohms |
|
输入 |
1x BNC [SDI] |
|
输出 |
2x BNC [SDI] |
|
电源适配器 |
5V~12V DC |
|
功率 |
2W |
|
工作温度 |
0°C ~ 65°C / 32°F ~ 149°F |
|
储存温度 |
-20°C ~ 70°C / -4°F ~ 158°F |
|
工作湿度 |
20~90% RH (非冷凝) |
|
外壳材料 |
金属 |
注意:规格如有变更,恕不另行通知。质量和尺寸是近似的。
连接与操作

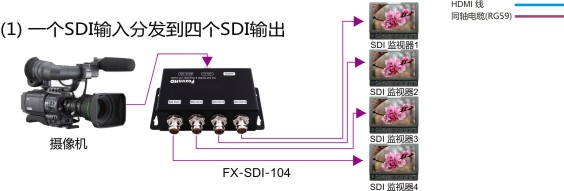

1）连接一台摄影机或其他支出SDI输出的装置到SDI-104 输入
2）连接SDI信号装置（e.g监视器或视频处理器）到SDI-104 输出
将电源适配器连接插座。
