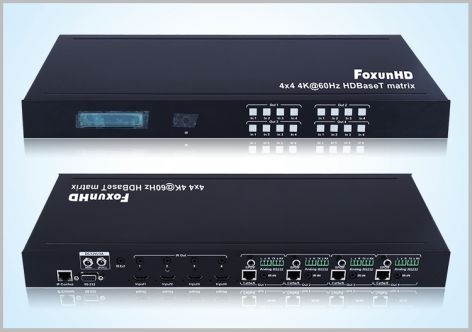

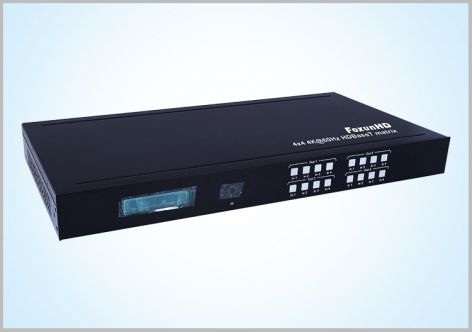

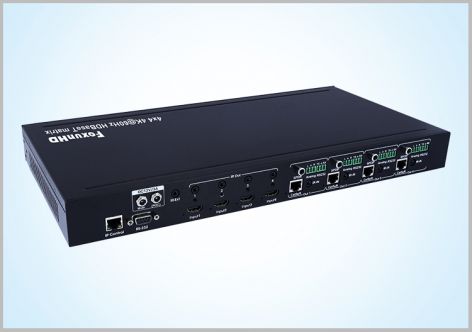

FX-MX07
1 特点
1) 支持HDMI 2.0（支持HDMI2.0 4k 50/60Hz YUV 4:2:0）
2) 支持4K@60Hz, 4K@30Hz, 1080P, 1080i, 720P 和标准视频格式
3) 传输1080p 达70m,4k@30Hz 达35m
4) 兼容HDCP2.2/1.4
5) 四路HDMI输入，四路HDBaseT输出
6) 任意4路信号源 到任意4台中的显示设备
7) 双向红外控制（38~56KHz）IR扩展从发射器到接收器或者由接收器到发射器。
8) 经由远程终端支持 面板按键，本地红外控制，RS232 控制，IP控制
9) POC（HDBaseT 矩阵供电给接收端）
10) 单回路设计，简易安装
11) 功率：25W
12) 尺寸（LxWxH）：440x166x42 mm
13) 净重：2.0kg
2 规格
|
No |
名称 |
内容 |
|
1 |
输入信号类型 |
TMDS |
|
2 |
输出信号类型 |
HDBaseT |
|
3 |
输入接口 |
4xHDMI |
|
4 |
输出接口 |
4xHDBaseT（cat5e/6接口） |
|
5 |
输入阻抗(Ω) |
100Ω |
|
6 |
输出阻抗(Ω) |
100Ω |
|
7 |
输入电平 |
5V |
|
8 |
输出电平 |
5V |
|
9 |
带宽 |
10Gb/s |
|
10 |
增益(dB ) |
10 |
|
11 |
控制方式 |
面板按键，本地红外控制，RS232 控制，IP控制 |
|
12 |
切换速度(ns) |
50 |
|
13 |
电源 |
DC12V 3A |
|
14 |
功耗(W) |
25 |
|
15 |
体积(mm) |
LxWxH:440x220x44 |
|
|
|

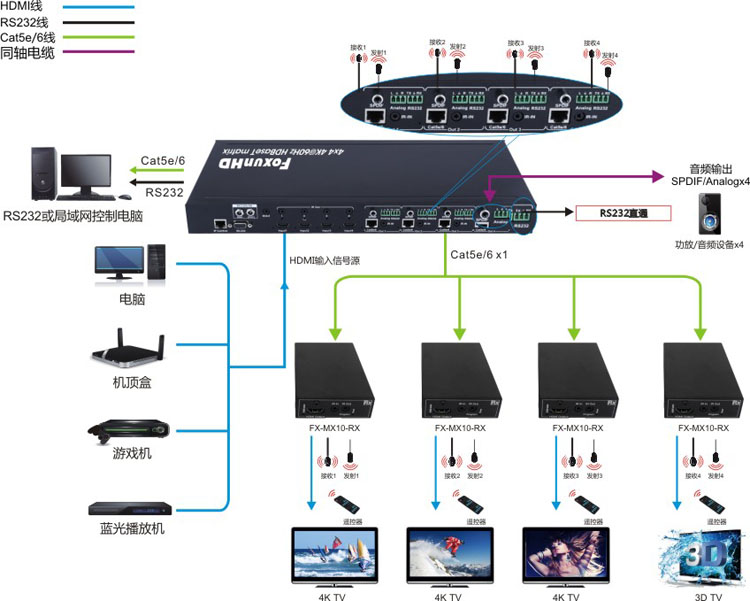

连接与操作
1）连接HDMI输入源（如 HD-DVD，PS3，STB等）到HDMI 矩阵
2）用Ca5e/6线连接MX07 HDBaseT输出端口到HDBaseT接收器
3）连接HDMI输出设备（如：HD-LCD，HD-DLP）到接收器
4）连接你想展示的输入源到电源
5）插上电源到HDMI矩阵并切换至你想看的
6）运用遥控器或按钮选择输入信号源
